2D Drawing / Drafting - Solidworks

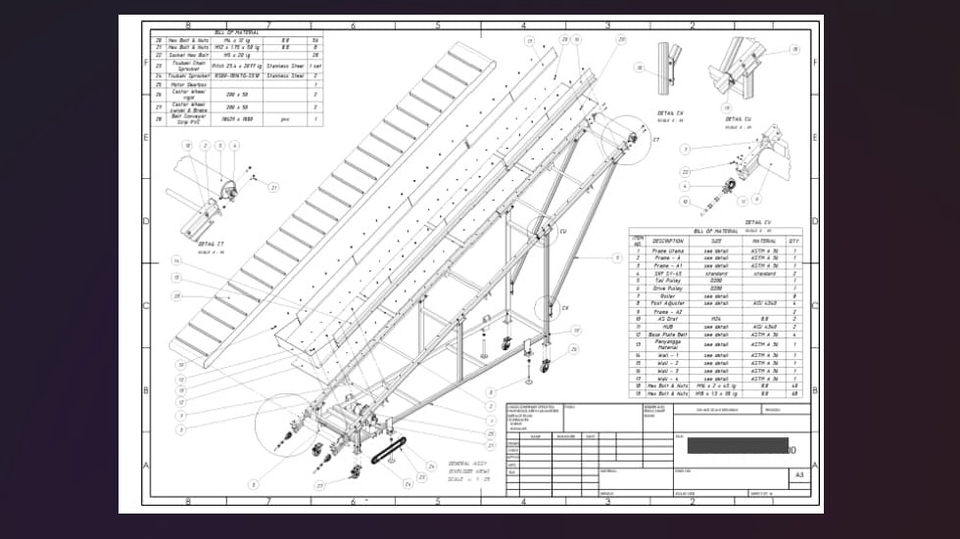

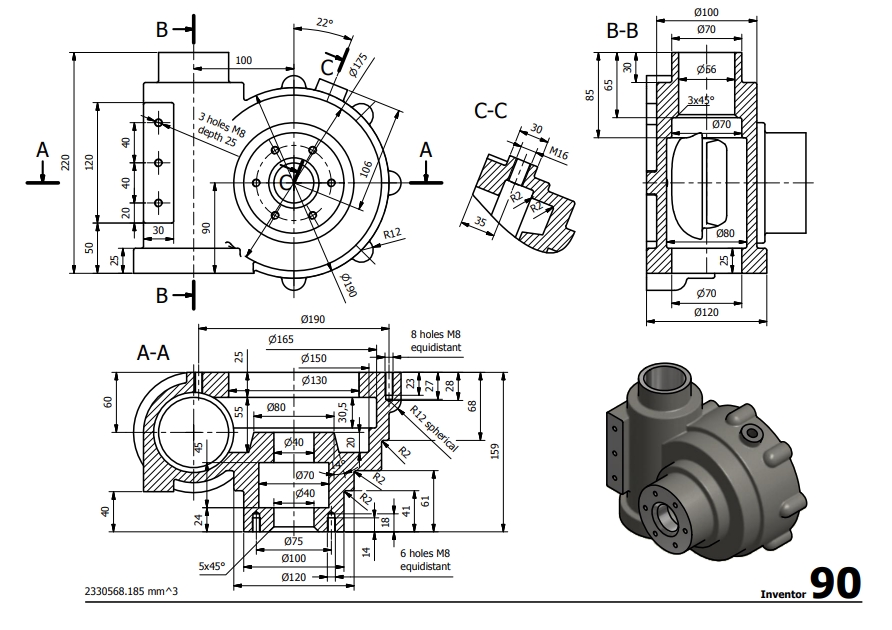

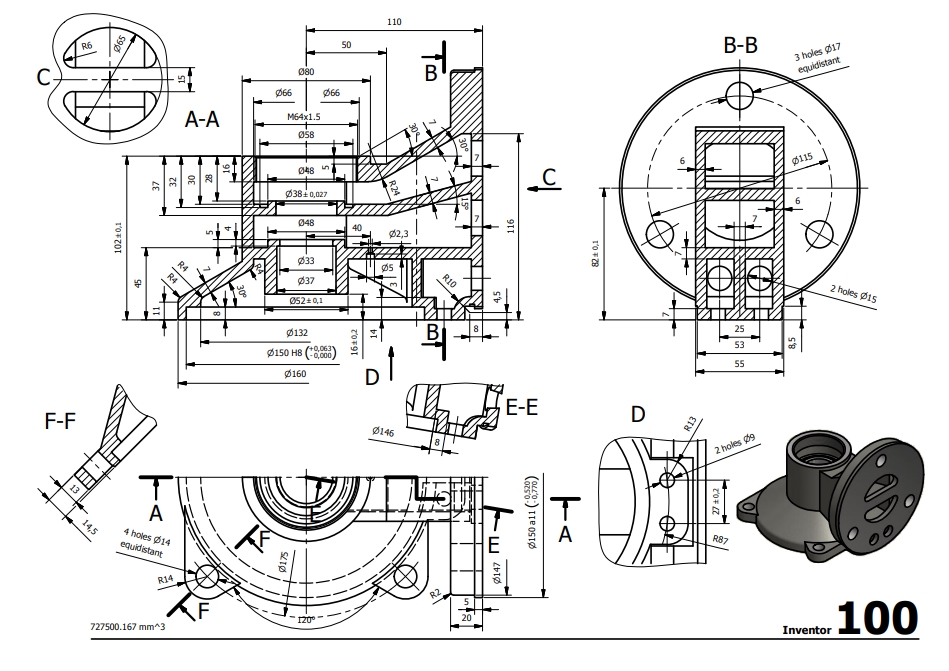

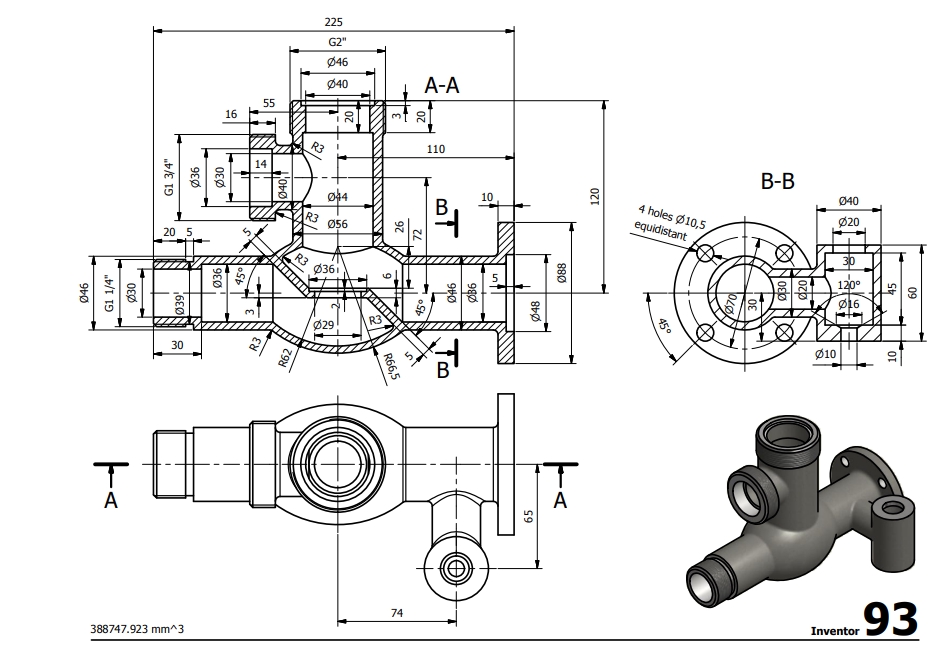

Gambar teknik 2D yang mendetail dengan pemberian dimensi, toleransi, dan Geometric Dimensioning and Tolerancing (GD&T) yang tepat untuk memastikan komponen memenuhi standar produksi. File akhir mencakup PDF siap produksi serta format DWG/DXF yang kompatibel dengan mesin CNC atau bengkel fabrikasi. Langkah Pekerjaan 1. Klien memberikan file 3D CAD (.SLDPRT/format yang compatible dengan Solidworks) atau sketsa awal 2. Klien menyampaikan kebutuhan spesifik: toleransi, material, metode manufaktur (CNC, laser cutting, dsb). 3. Meninjau model 3D untuk memahami fitur-fitur penting. 4. Menentukan jenis toleransi yang diperlukan (misal: positional, flatness, perpendicularity). 5. Membuat proyeksi 2D dari model 3D (top, front, side view). 6. Menambahkan dimensi dasar (linear, diameter, radius, chamfer, dsb). 7. Menentukan titik acuan (Datum A, B, C). 8. Menambahkan simbol GD&T pada fitur penting sesuai standar ASME Y14.5 atau ISO 1101. 9. Validasi terhadap standard pabrikan jika ada (misalnya standard vendor CNC). 10. Ekspor file ke format PDF untuk printing atau dokumentasi atau Ekspor DWG/DXF untuk digunakan langsung di software CAM atau mesin CNC.
