Gambar detail mixer 315kw dispercel combinasi

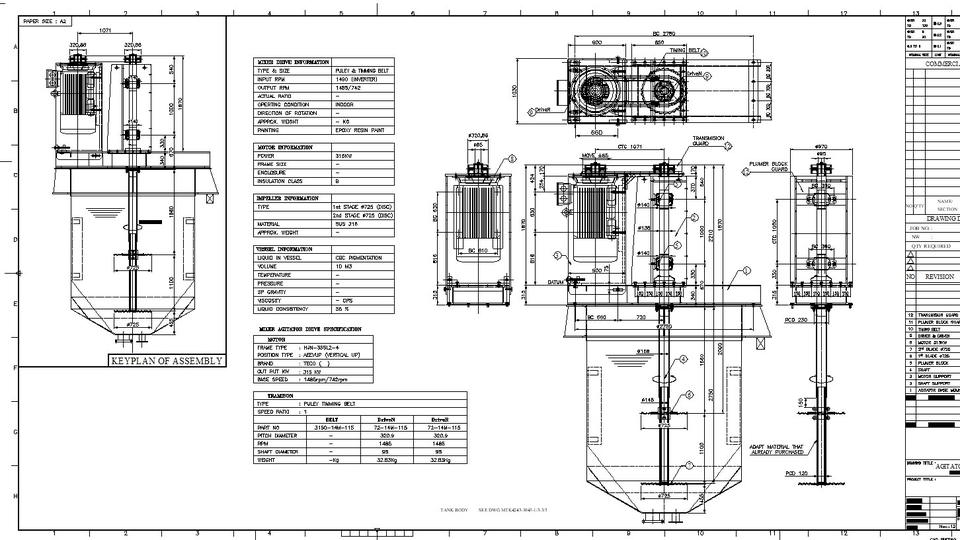

Deskripsi Produk Judul: Desain Teknis Agitator Assembly (Industrial Mixer System) 📝 Ringkasan Gambar teknik ini merupakan desain detail dari sistem Agitator Assembly, sebuah peralatan mekanik yang berfungsi untuk mencampur cairan dalam industri kimia, pangan, pulp & paper, maupun farmasi. Drawing mencakup keseluruhan komponen mulai dari motor penggerak, transmisi, shaft, impeller, hingga tangki. 🔧 Isi Desain 1. Keyplan of Assembly Tampilan depan, samping, dan atas sistem agitator. Posisi motor, transmisi belt, bearing housing, dan impeller. 2. Mixer Drive Information Input/Output RPM (1400 / 1479 rpm). Ratio transmisi. Arah rotasi, kondisi kerja (indoor), serta coating/painting. 3. Motor Specification Power: 315 kW. Frame type: HN-355L-2. Base speed & inverter data. Insulation class dan frame size. 4. Impeller Information Tipe: Disc Impeller. Material: Stainless Steel 316. Berat & spesifikasi diameter. 5. Vessel / Process Data Volume tangki: ±10 m³. Kondisi cairan: SG, viskositas, konsistensi. Temperatur dan tekanan operasi. 6. Detail Dimensi & Komponen Shaft diameter, panjang shaft, flange, pulley, bearing housing. Transmission guard & plummer block guard. Part list lengkap dengan kode komponen. Toleransi komersial dan revisi gambar. 🎯 Kelebihan ✅ Detail desain lengkap – siap fabrikasi & inspeksi. ✅ Spesifikasi teknis jelas, sesuai standar industri. ✅ Bisa digunakan sebagai referensi desain mekanikal atau basis fabrikasi nyata. ✅ Format file mudah diedit sesuai kebutuhan. 📂 Format File DWG (AutoCAD) – editable untuk desain lanjutan. PDF (Engineering Drawing) – siap cetak untuk workshop, presentasi, atau dokumentasi.
