Desain PCB Single/Double Layer

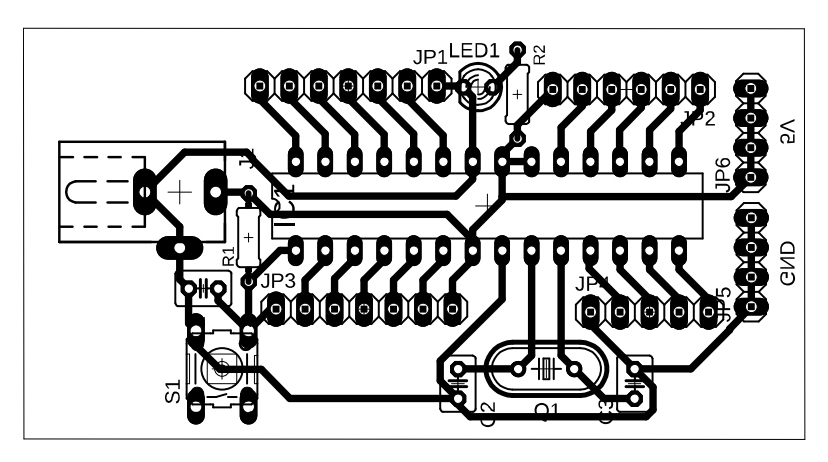

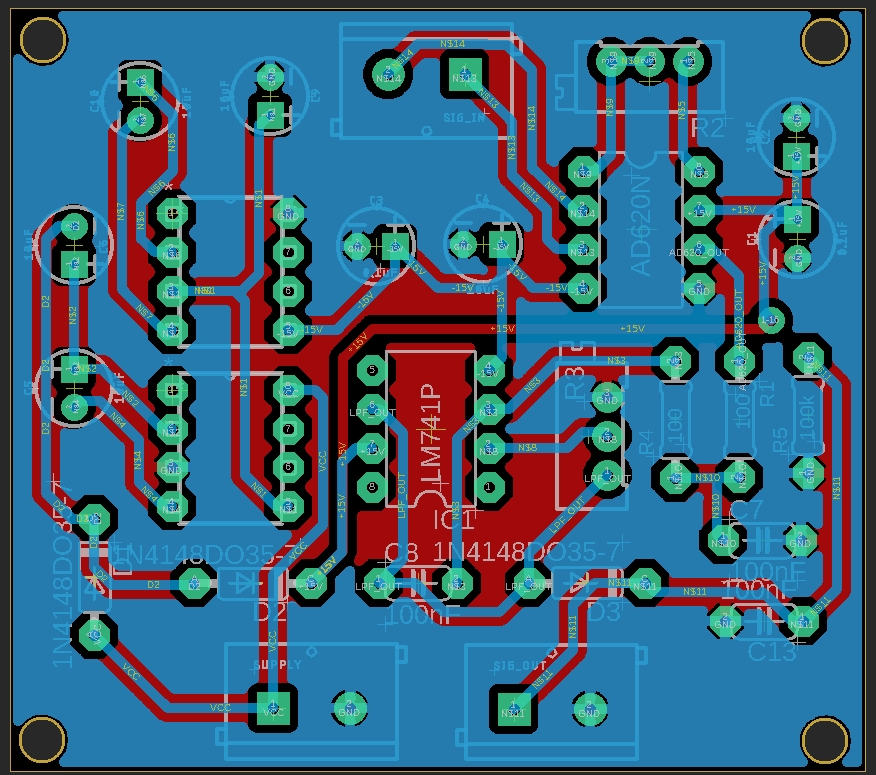

**Desain PCB Single/Double Layer – Profesional & Presisi** Ingin desain PCB yang rapi, fungsional, dan siap diproduksi? Saya siap membantu Anda dalam pembuatan skematik dan layout PCB single/double layer dengan desain yang optimal! 🔹 **Layanan yang saya tawarkan:** ✔ Desain PCB menggunakan **Eagle & EasyEDA** ✔ Pembuatan skematik sesuai kebutuhan proyek ✔ Routing optimal untuk meminimalkan noise dan meningkatkan efisiensi ✔ File Gerber siap produksi ✔ Custom desain sesuai spesifikasi (dimensi, komponen, konektor, dll.) 🔹 **Keunggulan saya:** ✅ Teliti dan memastikan desain sesuai standar industri ✅ Siap revisi untuk hasil terbaik ✅ Pengerjaan cepat dan tepat waktu Desain PCB yang baik akan meningkatkan performa perangkat elektronik Anda. Jangan ragu untuk menghubungi saya dan diskusikan kebutuhan proyek Anda. Saya siap membantu mewujudkan desain PCB berkualitas dengan harga terjangkau! 🚀 Langkah Pekerjaan 1. Kirim skematik komponen seperti pada fritzing, wokwi, atau PDF 2. Kami desain sesuai file yang dikirimkan 3. Setelah selesai kami akan kirimkan file desain dalam format PDF, SCH, PCB kepada pembeli 4. Pekerjaan selesai
