Jasa Desain PCB 1-4 Layer
1. Banyak 1-4 Layer PCB - Waktu pengerjaan 1-2 Layer: 1-7 hari tergantung kerumitan. - Waktu pengerjaan 4 Layer: mulai dari 10 hari tergantung kerumitan. 2. Software menggunakan KiCad EDA. 3. Design to manufacture - Waktu cetak 2-7 hari + shipping minimal 7 hari. 4. Untuk keperluan prototyping, dapat didiskusikan untuk tambahan jasa assembly dan testing. Keterangan lebih lanjut 3D render image for product visualization + Rp.500.000 Jika diperlukan produksi untuk keperluan testing atau prototyping, manufaktur dan pembelian komponen diluar biaya desain, kami akan kirimkan invoice tambahan jika client menyetujui menggunakan vendor kami. Waktu produksi sekitar 1-2 minggu sudah termasuk shipping dan assembly, kualitas dijamin. Biaya pengiriman prototype ditanggung oleh client.
Langkah PekerjaanUntuk Jasa Desain PCB 1-4 Layer

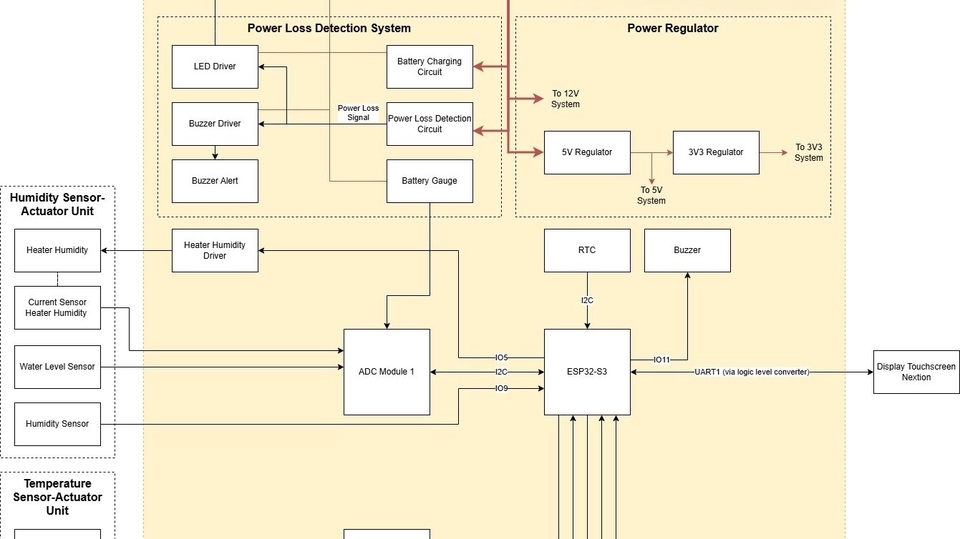

- 1. Architecture Design

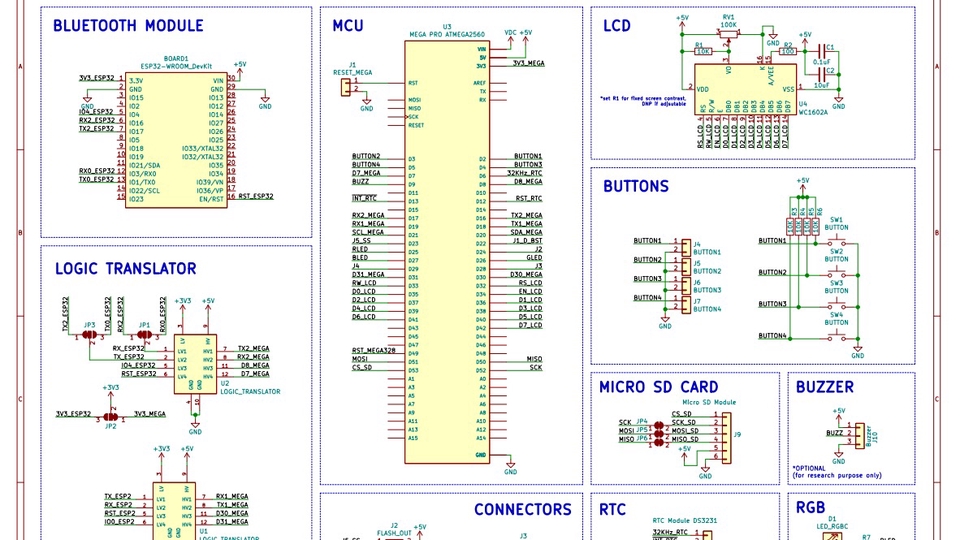

- 2. Schematic Design
Harga paket untuk Jasa Desain PCB 1-4 Layer
1-2 Layer
Rp500,0 rbPCB File 1 atau 2 Layer, Manufacturing File(Gerber, DXF Outline, BOM, etc.), 3D File.
+4 Layer
Rp3,0 jtPCB File, Manufacturing File(Gerber, DXF Outline, BOM, etc.), 3D File.
All in one
Rp2,5 jtPCB File, Manufacturing File(Gerber, DXF Outline, BOM, etc.), 3D File. PCB rendering image. Jasa prototyping 1-10 pcs board. Harga bisa didiskusikan.
Diskusi tentang Detail dan Ringkasan pekerjaan yang Anda inginkan dengan freelancer. Anda belum akan dikenakan biaya
Setuju untuk mempekerjakan dengan meminta penawaran dari freelancer. Periksa detail dan lakukan pembayaran untuk mulai bekerja.
Ketika freelancer menyerahkan pekerjaan akhir untuk menyelesaikan kontrak, pemberi kerja dapat memeriksanya terlebih dahulu. Pemberi kerja bisa memeriksa dan meminta untuk revisi atau menyetujui hasil tersebut sesuai kesepakatan.
Platform Fastwork adalah pihak perantara yang akan menyimpan uang pemberi kerja sebagai keamanan dan freelancer akan mendapatkan uang setelah pemberi kerja menyetujuinya.
